Для детального изучения таблица потяните колонки вправо или влево!

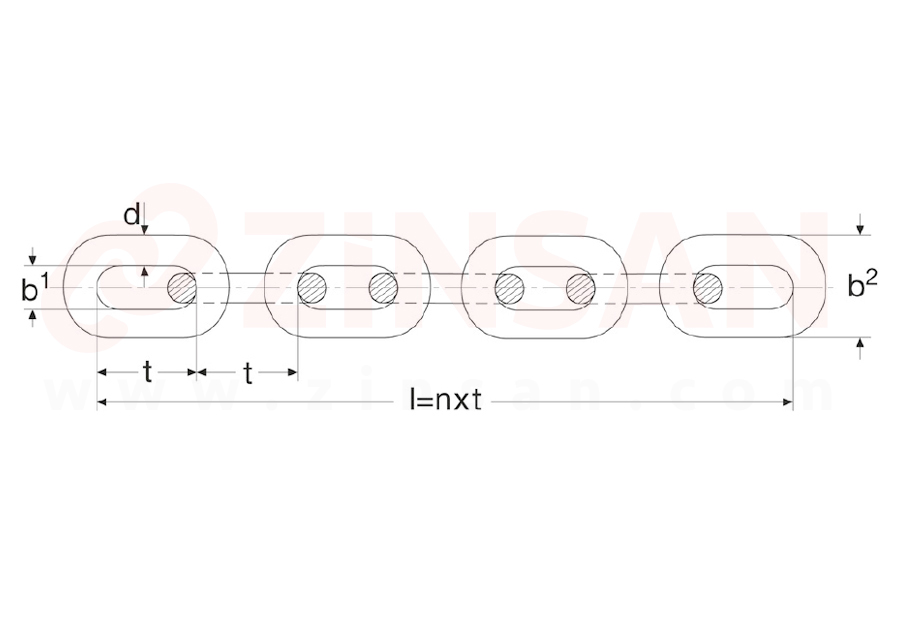

Код продукции d (mm) Допуск(mm) t (mm) Допуск(mm) b1 min. (mm) b2 max. (mm) Вес kg/100 m Рабочая нагрузка (kg) Непропускаемая нагрузка (kn) L преломление нагрузки (kn)
Тест на сгибание (f min.)
A1 5 ± 0,2 18,5 +0,4/-0,2 6,2 16,5 50 320 8 12,5 4
A2 6 ± 0,2 18,5 +0,4/-0,2 6,5 19,5 80 400 10 16 5
A3 7 ± 0,3 22 +0,4/-0,2 6,5 23,4 110 630 16 25 6
A4 8 ± 0,3 24 +0,4/-0,2 10 26 140 800 20 32 7
A5 9 ± 0,3 27 +0,4/-0,2 11 29 150 1000 24 35 8
A6 10 ± 0,4 28 0,5/-0,3 12,7 32,5 230 1250 32 50 8
A7 12 ± 0,5 36 +0,6/-0,3 17 41 300 1500 40 65 10
A8 13 ± 0,5 36 +0,6/-0,3 17 43 390 2000 50 80 11
A9 14 ± 0,5 41 +0,6/-0,3 21 48,5 450 2500 60 90 12
A10 16 ± 0,6 45 +0,8/-0,4 23,5 55 580 3200 80 125 13
